Linuxのnamaspace(名前空間)で遊んでみます。
Dockerとかコンテナを実現する技術で使われるアレですね。
お遊び内容

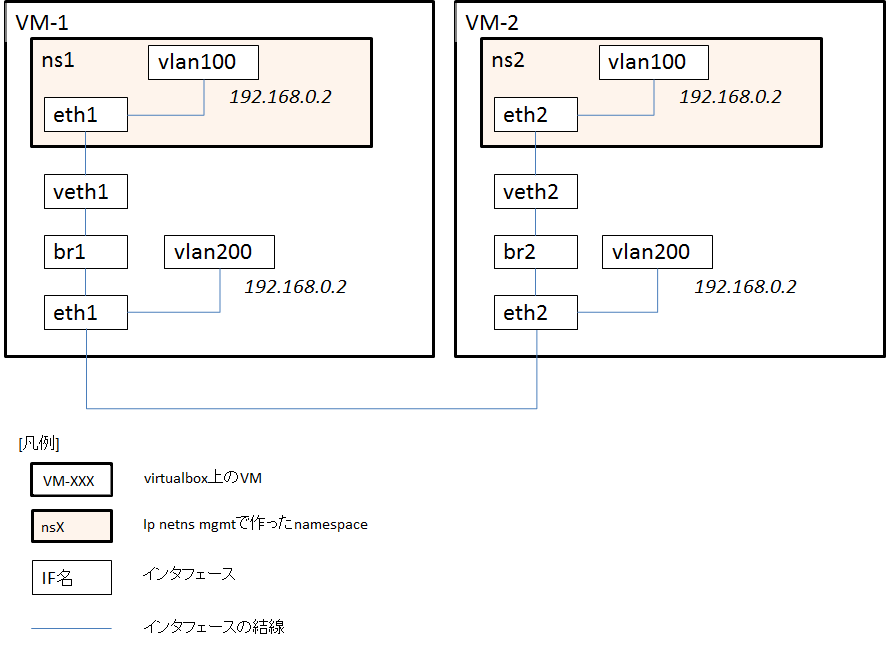

まず、下図のネットワーク構成を作ります。
・eth1,eth2は内部ネットワーク
・vlan100,vlan200はVLANタグ付きのインタフェース
・veth1, veth2はnamespace間をつなぐインタフェース
・br1,br2はブリッジ
VLAN単位でネットワークを区切って通信ができるのか確認してみます。
ルーター、L3スイッチのVRFみたいなものですね。
vlan100,vlan200はネットワークが違うのでIPアドレスが同じでも各々で通信が可能なはずです。
各種設定
まず、VM1,VM2を作成します。(ここではともにCentOS 7です)
内部ネットワークのインタフェースはプロミスキャスモードをすべて許可にしてから起動します。
(許可しないとnamespace側のMACアドレスが宛先MACになっているフレームを破棄してしまうため)
以下、各VMの設定です。
◆VM1
内部ネットワークのインタフェース名を構成図のeth1に合わせます。
|
1 2 3 4 5 6 7 8 9 10 11 |
[user@localhost ~]$ ip link show dev enp0s9 4: enp0s9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT qlen 1000 link/ether 08:00:27:1d:b8:43 brd ff:ff:ff:ff:ff:ff [user@localhost ~]$ sudo ip link set dev enp0s9 down [user@localhost ~]$ sudo ip link set dev enp0s9 name eth1 [user@localhost ~]$ sudo ip link set dev eth1 up [user@localhost ~]$ ip link show dev eth1 4: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT qlen 1000 link/ether 08:00:27:1d:b8:43 brd ff:ff:ff:ff:ff: |
続いてnamespace, 各インタフェースを作成します。
namespaceはip netns add 作ります。
namespace上でコマンドを実行する場合はip netns exec “namespace” “実行したいcommand” となります。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 |
[user@vm1 ~]$ # namespaceの作成 [user@vm1 ~]$ sudo ip netns add ns1 # namespaceの作成 [user@vm1 ~]$ sudo ip link add veth1 type veth peer name eth1 netns ns1 # namespace間インタフェースの作成 [user@vm1 ~]$ # ブリッジの作成 [user@vm1 ~]$ sudo brctl addbr br1 # ブリッジの作成 [user@vm1 ~]$ sudo brctl addif br1 veth1 # ブリッジにveth1を接続 [user@vm1 ~]$ sudo brctl addif br1 eth1 # ブリッジにeth1を接続 [user@vm1 ~]$ # VLANの作成 [user@vm1 ~]$ sudo ip netns exec ns1 ip link add link eth1 name vlan100 type vlan id 100 # vlan100の作成 [user@vm1 ~]$ sudo ip netns exec ns1 ip addr add 192.168.0.1/24 dev vlan100 # vlan100にIPアドレス設定 [user@vm1 ~]$ sudo ip link add link eth1 name vlan200 type vlan id 200 # vlan200の作成 [user@vm1 ~]$ sudo ip addr add 192.168.0.1/24 dev vlan200 # vlan200にIPアドレス設定 [user@vm1 ~]$ # インタフェースのUP [user@vm1 ~]$ sudo ip link set dev veth1 up # veth1のUP [user@vm1 ~]$ sudo ip link set dev eth1 up # eth1のUP [user@vm1 ~]$ sudo ip link set dev br1 up # br1のUP [user@vm1 ~]$ sudo ip netns exec ns1 ip link set dev eth1 up # ns1のeth1をUP [user@vm1 ~]$ sudo ip netns exec ns1 ip link set dev vlan100 up # vlan100のUP [user@vm1 ~]$ sudo ip link set dev vlan200 up |
namespaceと各インタフェースが作成されていることを確認します。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
[user@vm1 ~]$ ip netns list ns1 [user@vm1 ~]$ [user@vm1 ~]$ ip addr show ... valid_lft forever preferred_lft forever 4: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br1 state UP qlen 1000 link/ether 08:00:27:1d:b8:43 brd ff:ff:ff:ff:ff:ff inet6 fe80::bac:439:3aa7:6261/64 scope link valid_lft forever preferred_lft forever 6: veth1@if2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master br1 state UP qlen 1000 link/ether 3a:f0:e6:57:6b:16 brd ff:ff:ff:ff:ff:ff link-netnsid 0 inet6 fe80::38f0:e6ff:fe57:6b16/64 scope link valid_lft forever preferred_lft forever 7: br1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP qlen 1000 link/ether 08:00:27:1d:b8:43 brd ff:ff:ff:ff:ff:ff inet6 fe80::a00:27ff:fe1d:b843/64 scope link valid_lft forever preferred_lft forever 8: vlan200@eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP qlen 1000 link/ether 08:00:27:1d:b8:43 brd ff:ff:ff:ff:ff:ff inet 192.168.0.1/32 scope global vlan200 valid_lft forever preferred_lft forever inet6 fe80::a00:27ff:fe1d:b843/64 scope link valid_lft forever preferred_lft forever [user@vm1 ~]$ sudo ip netns exec ns1 ip link 1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN mode DEFAULT qlen 1 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 2: eth1@if5: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT qlen 1000 link/ether 26:5a:84:c9:33:03 brd ff:ff:ff:ff:ff:ff link-netnsid 0 3: vlan100@eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT qlen 1000 link/ether 26:5a:84:c9:33:03 brd ff:ff:ff:ff:ff:ff |
◆VM2
VM2もVM1と同じように設定します。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 |
[user@vm2 ~]$ # namespaceの作成 [user@vm2 ~]$ sudo ip netns add ns2 # namespaceの作成 [user@vm2 ~]$ sudo ip link add veth2 type veth peer name eth2 netns ns2 # namespace間インタフェースの作成 [user@vm2 ~]$ # ブリッジの作成 [user@vm2 ~]$ sudo brctl addbr br2 # ブリッジの作成 [user@vm2 ~]$ sudo brctl addif br2 veth2 # ブリッジにveth2を接続 [user@vm2 ~]$ sudo brctl addif br2 eth2 # ブリッジにeth2を接続 [user@vm2 ~]$ # VLANの作成 [user@vm2 ~]$ sudo ip netns exec ns2 ip link add link eth2 name vlan100 type vlan id 100 # vlan100の作成 [user@vm2 ~]$ sudo ip netns exec ns2 ip addr add 192.168.0.2/24 dev vlan100 # vlan100にIPアドレス設定 [user@vm2 ~]$ sudo ip link add link eth2 name vlan200 type vlan id 200 # vlan200の作成 [user@vm2 ~]$ sudo ip addr add 192.168.0.2/24 dev vlan200 # vlan200にIPアドレス設定 [user@vm2 ~]$ # インタフェースのUP [user@vm2 ~]$ sudo ip link set dev veth2 up # veth2のUP [user@vm2 ~]$ sudo ip link set dev eth2 up # eth2のUP [user@vm2 ~]$ sudo ip link set dev br2 up # br2のUP [user@vm2 ~]$ sudo ip netns exec ns2 ip link set dev eth2 up # ns2のeth2をUP [user@vm2 ~]$ sudo ip netns exec ns2 ip link set dev vlan100 up # vlan100のUP [user@vm2 ~]$ sudo ip link set dev vlan200 up |
疎通確認
vlan200の通信確認
|
1 2 |
[user@vm1 ~]$ ping 192.168.0.2 [user@vm2 ~]$ sudo tcpdump -i vlan200 |
vlan100の通信確認
|
1 2 |
[user@vm1 ~]$ sudo ip netns exec ns1 ping 192.168.0.2 [user@vm2 ~]$ sudo ip netns exec ns2 tcpdump -i vlan100 |
期待通り通信ができることを確認できました。
